直流无刷电机：现代工业的核心动力革命
2025-09-27

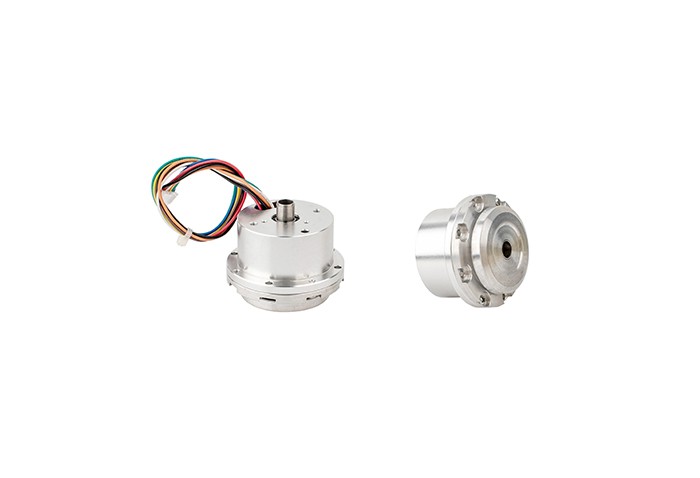

直流无刷电机 作为一种先进的电机技术，正悄然改变着众多产业的发展格局。从家用电器到工业自动化，从新能源汽车到航空航天，直流无刷电机凭借其优异的性能和可靠性，逐步取代传统的有刷电机，成为现代机电一体化产品的典型代表。
在当今追求节能的时代，直流无刷电机作为一种先进的电机技术，正悄然改变着众多产业的发展格局。从家用电器到工业自动化，从新能源汽车到航空航天，直流无刷电机凭借其性能和可靠性，逐步取代传统的有刷电机，成为现代机电一体化产品的典型代表。本文将深入探讨直流无刷电机的工作原理、技术特点、应用领域以及未来发展趋势。
直流无刷电机是一种采用电子换向技术的电机，其基本结构由定子、转子和电子控制器三部分组成。与传统有刷电机不同，无刷电机的转子采用永磁体材料制成，而定子则包含多相绕组线圈。这种结构上的颠倒设计是其创新之处。
工作原理上，直流无刷电机通过控制器（如MCU或专用驱动芯片）检测转子位置，根据位置信号控制与电枢绕组连接的功率开关器件，使电机的电枢绕组依次导通，在定子上产生旋转磁场，与转子磁场相互作用，形成电磁转矩，驱动永磁转子旋转。这一过程实现了将直流电能转换为机械能的转换。
电子换向系统是无刷电机的核心，它通常由六个MOSFET/IGBT开关构成三相全桥控制电路，根据转子位置按固定顺序切换三相绕组的通电状态，这一过程通常称为“六步换相”。位置检测可以通过霍尔传感器、编码器等实现，或者采用无传感器控制技术，通过反电动势法等手段获取转子位置信息。
与传统有刷电机相比，直流无刷电机展现出多方面的技术优势：
节能特性：由于没有电刷与换向器之间的摩擦损耗和电阻损耗，直流无刷电机能够实现更高的能量转换效率。研究表明，其综合节电率可达20%-60%，特别符合当前绿色环保的能源理念。
高功率密度与性能：直流无刷电机在相对较小的尺寸下就能输出较大转矩，实现高功率密度。这一特点使其在空间受限的应用场景中具有明显优势。
长寿命与高可靠性：去除电刷和机械换向器去除了主要的磨损部件，使无刷电机的寿命大大延长。同时，无换向火花的设计也提高了电机的可靠性。
低噪音与平稳运行：电子换向过程比机械换向更加平稳，显著降低了电机运行时的噪音和振动水平，使其适用于对噪音敏感的环境。
精确控制能力：直流无刷电机配合先进控制算法（如FOC矢量控制）可以实现精确的速度和转矩控制，满足高精度应用需求。
直流无刷电机已渗透到众多行业和领域，展现出广泛的应用前景：
工业自动化与机器人：在工业控制、CNC机床和机器人等领域，直流无刷电机凭借其精确控制特性成为关键执行部件，推动着智能制造的发展。
汽车电气化：在电动汽车中，直流无刷电机用于驱动系统、油泵控制、电控制器等关键部位，是新能源汽车不可或缺的核心组成部分。
家用电器：随着变频技术的普及，直流无刷电机已广泛应用于空调、冰箱、洗衣机等白色家电。变频空调市场的扩张更是直接推动了对直流无刷电机的需求。
航空航天与医疗设备：直流无刷电机的小体积、轻重量和高可靠性特点，使其在航空航天领域和医疗设备（如人工心脏中的小型血泵、手术用高速器具）中发挥重要作用。
消费电子与办公设备：在录音座、录像机、电子仪器及自动化办公设备中，直流无刷电机也得到广泛应用。
根据市场调研数据，2022年无刷电机在中国市场的销售规模已达到537亿元，同比增长9.15%。随着全球智能化制造的推进和节能减排政策的实施，直流无刷电机市场正迎来快速增长期，预计年均增长率将保持在15%以上。
从区域发展来看，亚洲已成为无刷电机的主要市场，份额达到46.94%。日本在高端无刷电机技术方面处于前端地位，而中国则凭借原材料和人力资源优势，成为中低端产品的主要生产国。不过，随着中国技术水平的提升和节能电机补贴政策的出台，中国无刷电机市场正逐步向高端化发展。
未来，随着《中国制造2025》战略的推进和智能设备的规模化应用，直流无刷电机将面临更多发展机遇。技术创新方面，电机控制正从方波驱动向更先进的正弦波驱动（FOC矢量控制）发展，以实现更低的纹波噪声和更平稳的运行特性。同时，无传感器控制技术也在不断成熟，进一步简化电机结构，提高系统可靠性。
尽管直流无刷电机优势明显，但也面临一些挑战。其控制系统相对复杂，制造成本高于传统电机，特别是在高负载情况下可能出现失速现象，维修难度也较大。然而，随着半导体技术的进步和规模化生产效应的显现，直流无刷电机的成本正在不断下降，性价比劣势逐步得到改善。
展望未来，直流无刷电机将朝着更智能、更集成化的方向发展。与物联网、人工智能技术的结合将赋予直流无刷电机更强大的功能，使其在智慧家居、智能交通、工业互联网等新兴领域发挥更大作用。同时，新材料和新工艺的应用也将进一步提升直流无刷电机的性能和可靠性。
